아우디_A6_외부밸트 교환_발전기 교환_오일필터 하우징 교환 등
관리자 | 2019.04.05 | 조횟수 : 400




산/ 수입 자동차정비 전문점 세이프모터스




[정비일지_아우디_A6]_외부밸트 교환

_발전기 교환_오일필터 하우징 교환

_에어컨 고압파이프 교환

_냉각수온센서 배선 수리_워터파이프 교환

_콘덴셔 교환














외부밸트는 겉밸트라고도 불리는 소모성 부품입니다. 엔진의 옆 부분을 보면

허리띠 같은 밸트가 돌아가는 것을 볼 수 있는데 바로 이 밸트가 외부밸트입니다.









외부밸트에 문제가 발생하면?









외부밸트는 특수 고무 재질로 되어 있지만 시간이 지나면 고무가 경화되게 됩니다.







경화된 외부밸트가 끊어지면 냉각수가 원활하게 돌지 못해 엔진 과열이 일어나고

발전기가 배터리를 충전하지 못해 전자 부품이 작동하지 못하여 시동이 꺼지게

됩니다.









외부밸트의 교환 주기는?









외부밸트는 신품일때 검정색이였던 것이 시간이 지나면 갈색으로 점점 변색이

되며, 그 이후에는 타버린 것처럼 중간중간에 거뭇거뭇하게 색이 바랩집니다.

안전한 운행을 위해서는 교환 주기에 맞춰 교환해 주시는 것이 필수입니다.

보통 교환 주기는 차량 마다 다르지만 8만 ~ 10만Km 사이에 교환을 해주시면

적당하다고 볼 수 있습니다.














기계식 에너지를 전기식 에너지로 바꾸는 전기 장치로서 비교적 낮은 엔진

속도에서 축전지를 충전할 수 있는 발전기입니다. 자동차의 주행을 위해 필요한

전기를 만드는 부품인데, 이 제너레이터를 구동하기 위해서 엔진 외부밸트를 이용하여 구동을 하게됩니다. 제너레이터 폴리가 손상되면 타이밍 밸트쪽에서 그르륵

하는 소음이 발생할 수 있습니다.









세이프모터스 안산점 성완택

정비사님께서 정비하신 내용입니다












안산쪽으로 출장을 나오셨다가 엔진 경고등, 배터리 경고등, 온도 이상 등의

증상으로 방문해주신 아우디 A6 차량입니다. 점검 결과 부동액 부족(거의 바닥),

발전기 고착으로 인한 외부밸트와 냉각수온센서 배선 손상, 오일필터 하우징

손상, 워터파이프 손상, 에어컨 고압파이프 이상 여러 문제가 발견되어

모든 부품 교환정비 진행 하였습니다.









정비를 시작합니다~~~^^

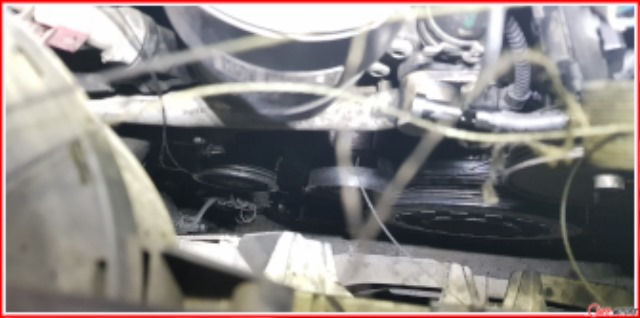

입고된 차량을 바로 살펴보니....이렇게...


외부밸트가 처참하게 끊어져 있습니다...


무슨일이 생긴건지.....ㅠㅠ
















원인을 파악하기 위해 우선


부품들을 탈거해 줍니다~~

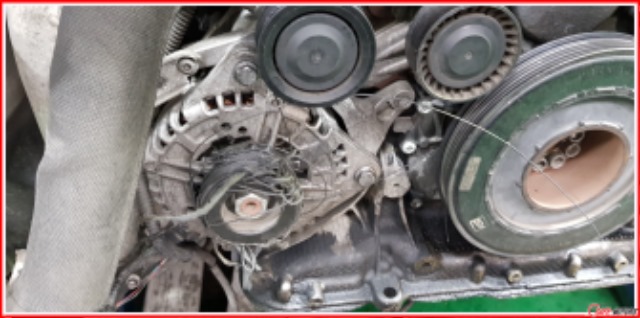

외부밸트 손상의 이유는 바로 이놈~!!


발전기가 문제 였습니다.


발전기가 고착되어 외부밸트가 끊어진것입니다.
















오일필터 하우징도 깨져 있습니다.

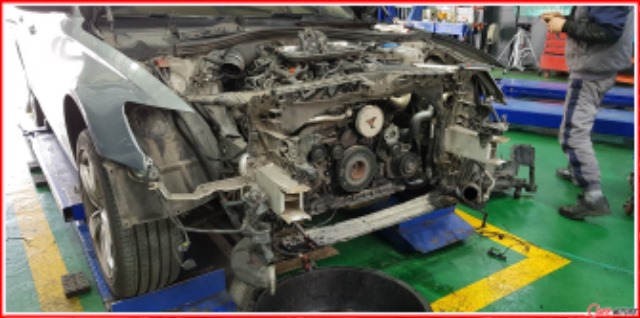

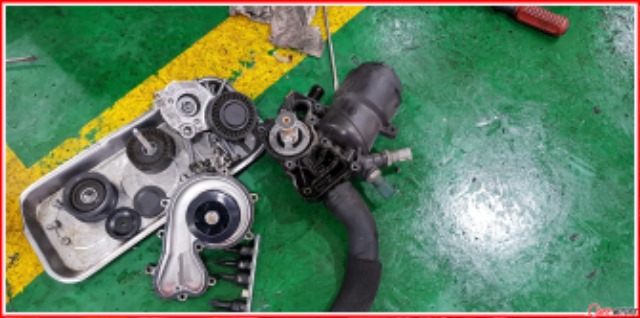

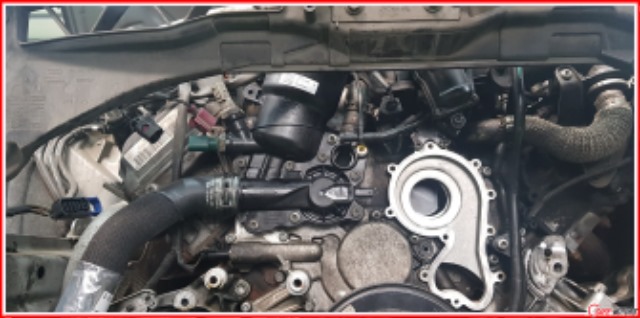

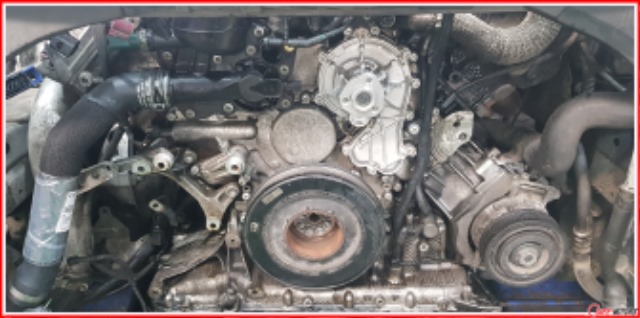

모든 부품을 탈거 했습니다.


하나하나 살펴볼까요~~?^^;;

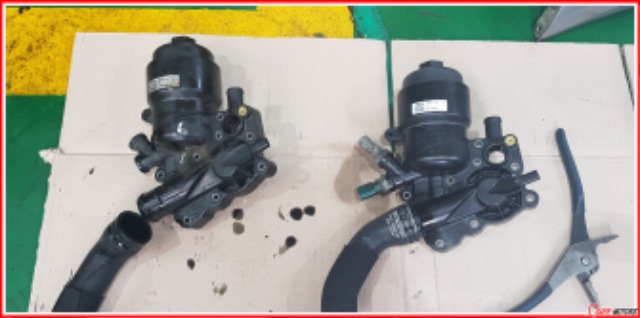

먼저 오일핕터 하우징입니다.


다행히도 부동액쪽 통로만 깨져서


오일과 섞이진 않았습니다.

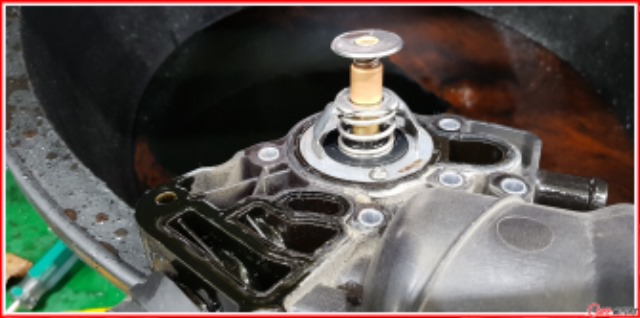

오일필터 하우징은 서모스탯과 일체형입니다.

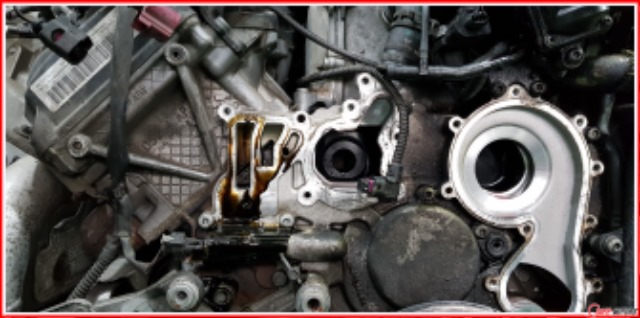

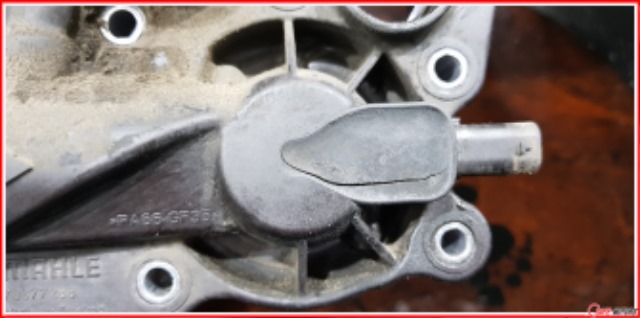

이렇게 오일필터 하우징이 깨져 있습니다.

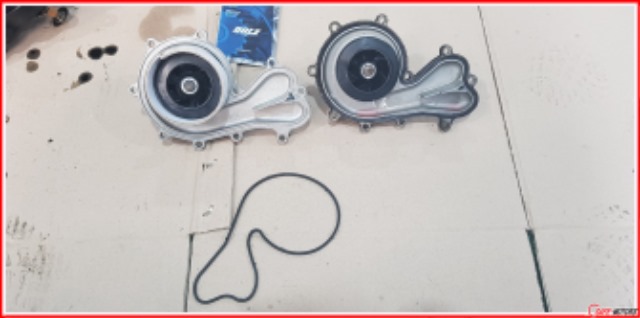

워터펌프의 비교 모습입니다.

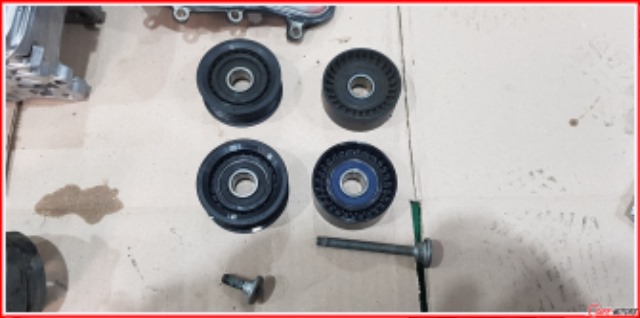

아이들과 아이들풀리 베어링의 비교 모습

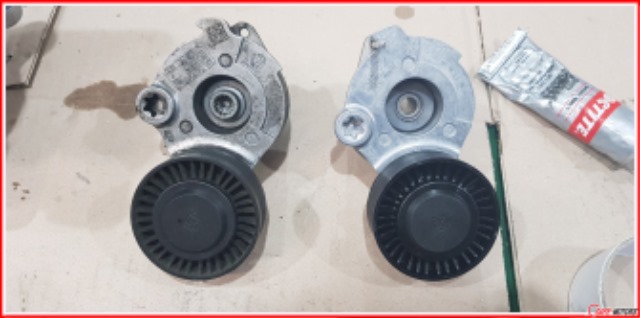

오토텐션의 비교 모습입니다.

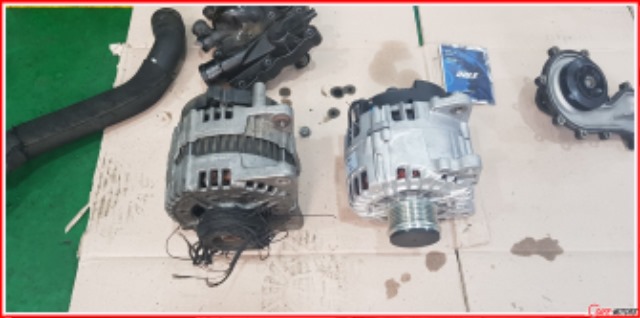

문제가된 발전기의 비교 모습입니다.


탈거한 고품은 일반풀이이고


신품은 OAP 풀리가 장착되어 있습니다.

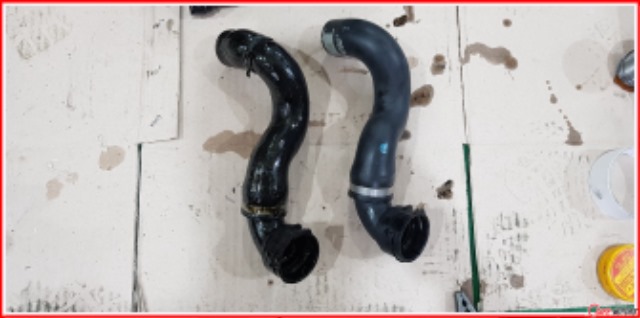

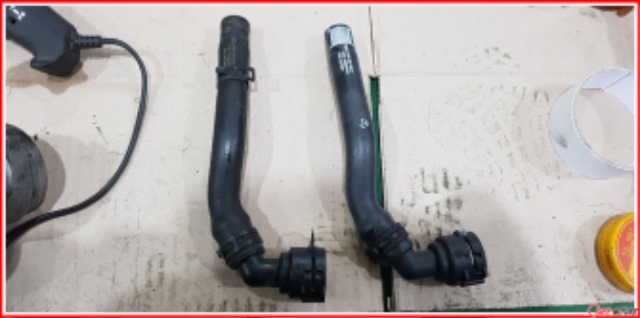

워터파이프의 비교 모습입니다.
















워터파이프의 비교 모습입니다.

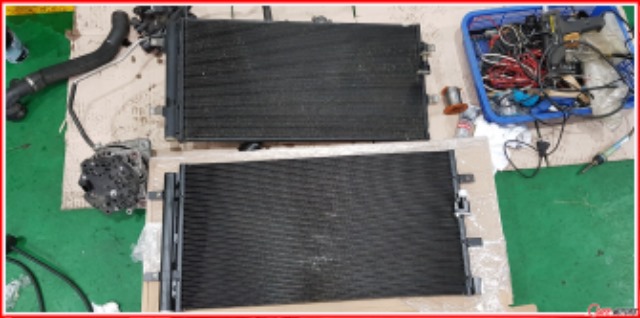

콘덴셔의 비교 모습~~!!

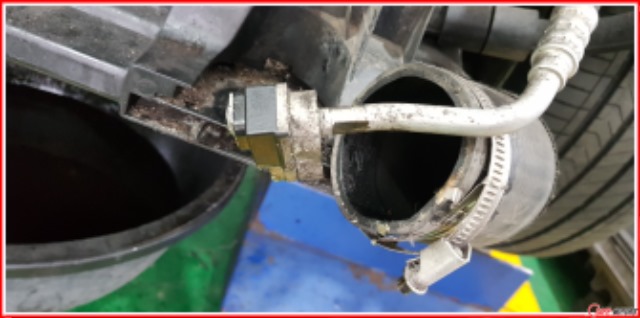

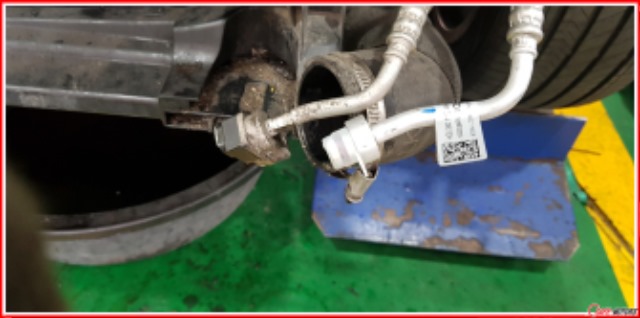

에어컨 고압파이프의 모습입니다.
















에어컨 고압파이프의 비교 모습~~^^

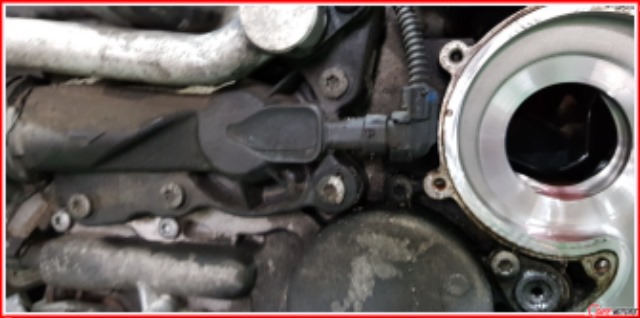

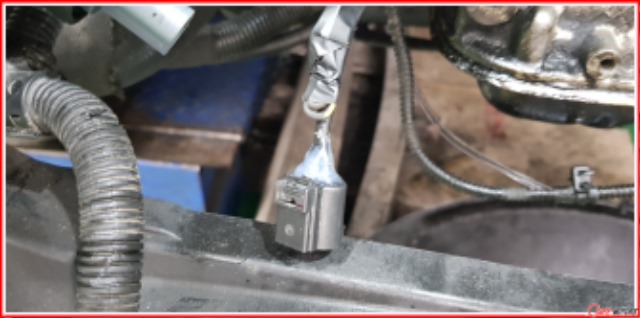

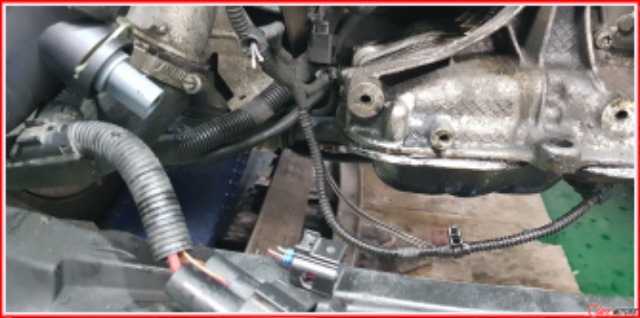

냉각수온센서 배선도 끊어져 있습니다.
















외부밸트가 말리면서 끊어진 상태입니다.
















장착을 시작합니다~~!!^^


먼저 오일필터 하우징에 센서와 호스를 연결합니다.
















오일필터 하우징 장착~~!!
















워터펌프 장착~~!!

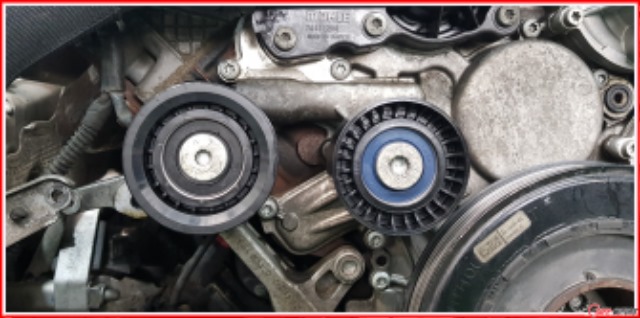

아이들과 아이들풀리 베어링 장착~~!!
















오토텐션까지 장착을 마쳤습니다

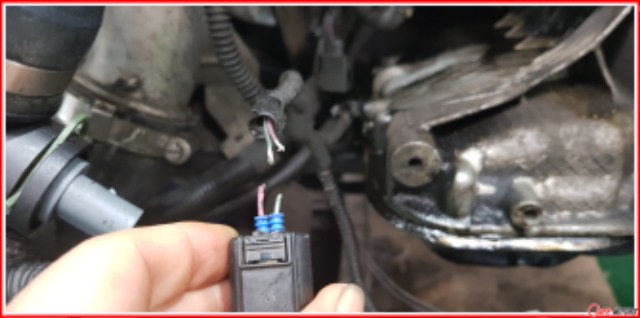

냉각수온센서 배선은 요렇게~~^^


성완택 정비사님의 섬세한 손길로 재탄생~~!!

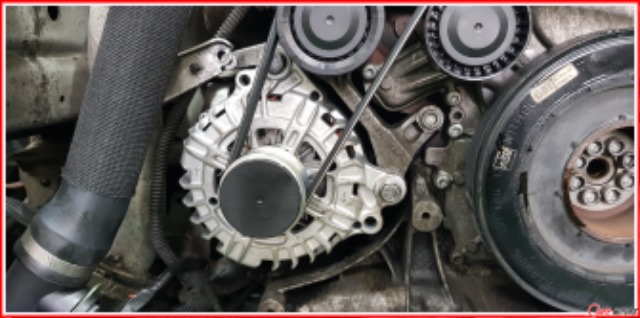

발전기도 장착 완료~~!!!

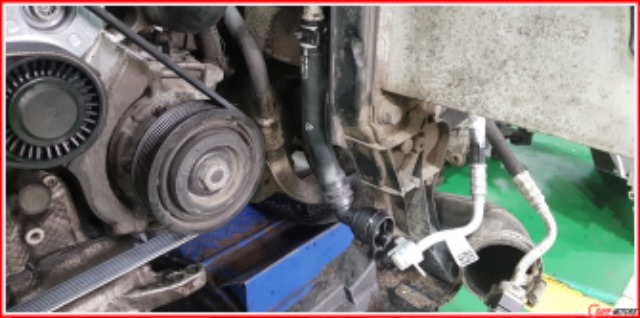

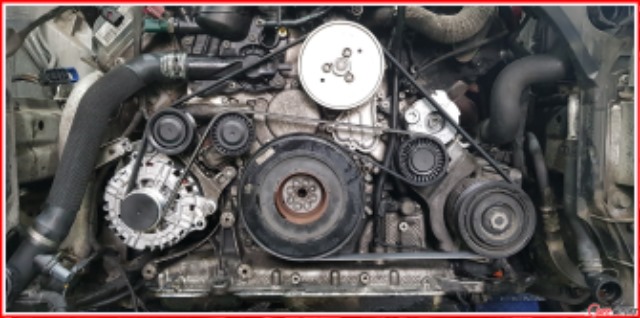

외부밸트까지 장착을 마쳤습니다!!


아주 깔끔하게 장착이 되었습니다^^

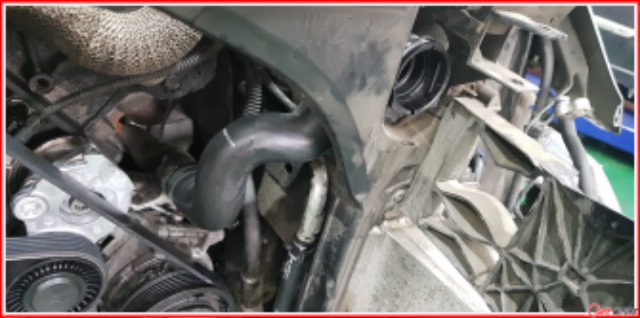

다음은 워터파이프를 장착합니다!
















워터파이프 장착 완료~~!!

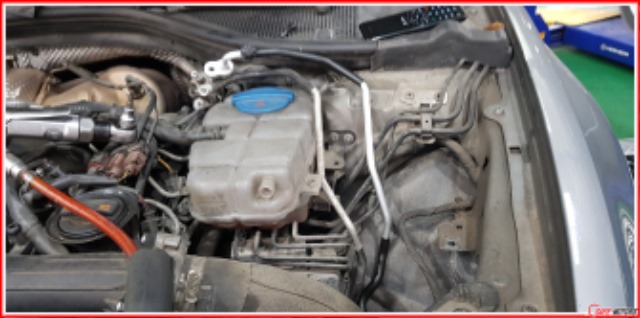

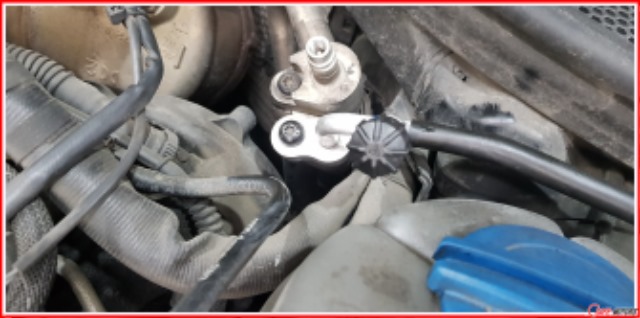

에어컨 고압파이프도 장착을 진행합니다~~
















꼼꼼하게 장착을 완료했습니다^^

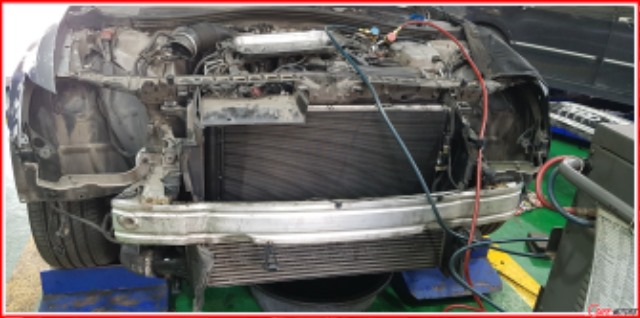

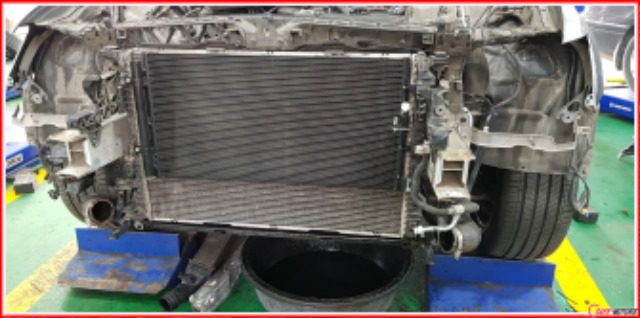

콘덴셔도 장착하고~~!!
















인터쿨러고 장착 완료~~~
















에어컨 가스 주입~~~!!

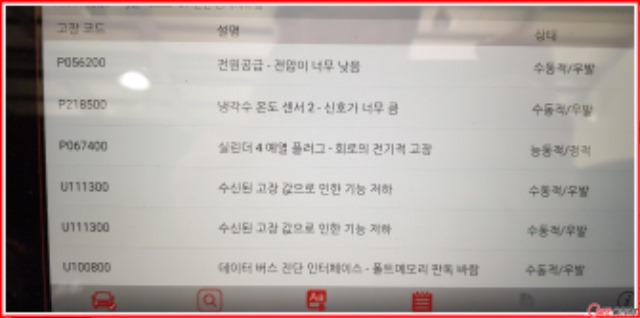

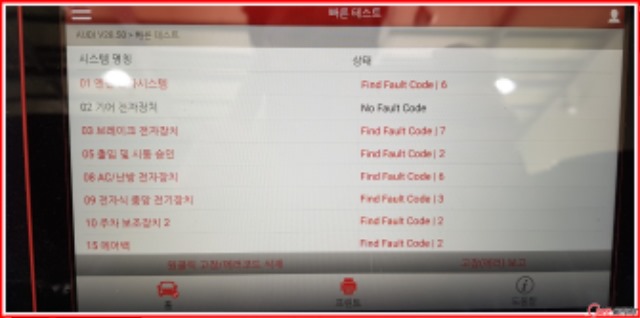

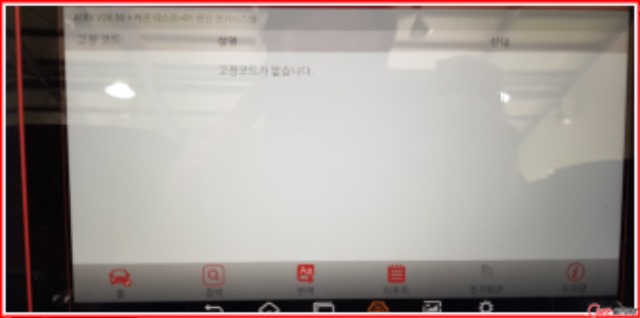

고장코드 확인하고~~!!



















고장코드 삭제까지 완료~~!!

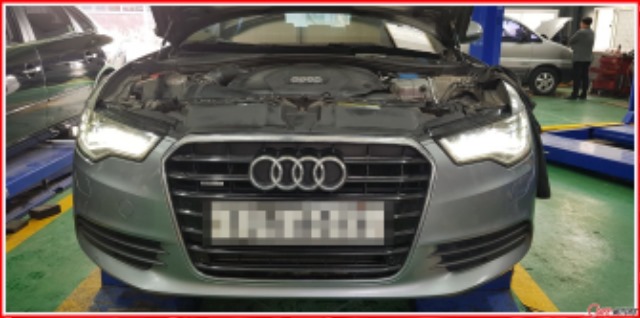

모든 정비를 마쳤습니다~~^^
